SlimFort

Buitengevelisolatie t.b.v. droge gevelbekleding

SlimFort is een nieuwe gevelisolatie voor gevels die met esthetische beplating worden afgewerkt. Deze gepatenteerde innovatie onderscheidt zich door de toepassing van de geïntegreerde beugels. Dankzij deze beugels ontstaat er een doorlopende isolatielaag zonder onderbrekingen met houten latten. De isolatieplaten en het stelwerk kunnen snel en eenvoudig door één persoon worden geplaatst.

  • De beste isolatie
  • Het snelst verwerkbaar
  • Veel voordeliger



In recordtempo de beste kwaliteit + de grootste besparingen

De beste isolatie

  • Geen koudebruggen (doorlopende isolatielaag zonder onderbrekingen met houten latten).
  • Duurzame SlimFort isolatieplaten met hoogwaardige EPSHR-isolatie.
  • Een unieke messing/groef klikverbinding van de SlimFort isolatieplaten.
  • Door aaneengesloten isolatielaag een dunnere gevelopbouw.
  • Automatisch een optimaal geventileerde voorzetgevel = langere levensduur.
  • Sluit perfect aan op achterconstructie zonder valse luchtspouw.
  • Toepasbaar bij open gevelsystemen i.c.m. fischer SmartLight.
  • DUBOkeurmerk.
  • Geen gezondheidsschadelijke vezels voor verwerker en bewoners.

Traditionele gevel (onderbreking met bevestigers en houten balken)



Gevel met SlimFort (een aaneengesloten isolatieschild)



Het snelst verwerkbaar

  • De SlimFort isolatieplaten zijn zeer snel en eenvoudig horizontaal en verticaal te plaatsen.
  • Zonder extra handeling vormen de beugels direct de basis voor het houten raamwerk.
  • Dankzij de uitgekiende samenstelling van de beugels wordt het stelwerk kinderlijk eenvoudig.
  • Gebruik van standaard bevestigers, verkrijgbaar bij alle bouwmaterialenhandelaren.
  • Verwerkbaar door één persoon en zonder beschermingsmiddelen.
  • Een uniek 'pre-engineerd' aluminium geveldraagsysteem.

Veel voordeliger

  • Aanzienlijke materiaalbesparing t.o.v. de traditionele bouwwijze (gebaseerd op berekeningen conform NEN 1068-2001).
  • Minder verwerkingskosten.

Isolatie tussen houten regels  Isolatie+regelwerk op afstandschroeven  SlimFort

Vrijwel onbeperkte esthetische afwerkingsmogelijkheden



Productsamenstelling

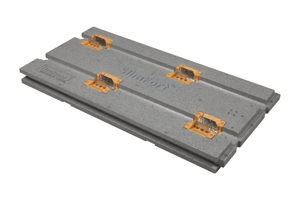

 SlimFort plaat

A: EPSHR -SE met extreem hoog isolerend vermogen

B: Geïntegreerde metalen beugels t.b.v. bevestigingen regelwerk

C: Oranje EPS in hoge densiteit voor extra druksterkte en trekkracht

D: Rondom een grote messing/groef klikverbinding



Constructieve veiligheid

Voor een lange levensduur van de gevelbekleding is een goede achterliggende ventilatie essentieel. Met SlimFort is de constructie altijd automatisch optimaal geventileerd. De gepatenteerde verwerkingstechniek via de metalen beugels laat geen ruimte voor verwerkingsfouten. SlimFort is een harde, vormvaste en vochtongevoelige isolatieplaat. SlimFort gaat daarom niet uitzakken en heeft een duurzame isolerende werking.
Het systeem is uitvoerig getest met bevestigingsmaterialen van fischer (fischer adviesblad).

Perfecte aansluiting op de achterconstructie

De achterzijde van de SlimFort isolatieplaten is niet vlak maar is licht uitgehold. Bij het bevestigen van de platen worden deze strak tegen de muur getrokken waardoor er per plaat kleine afgesloten compartimenten ontstaan. Hiermee wordt een valse luchtspouw voorkomen.

De beste milieuprestaties

Wetenschappelijk onafhankelijk onderzoek heeft aangetoond dat SlimFort tot de best presterende buitengevelsystemen behoort m.b.t. de milieuprestaties. SlimFort is daarom bekroond met het DUBOkeur-merk.

Brandveiligheid

SlimFort wordt geleverd in brandvertragend gemodificeerde SE-kwaliteit. De gevelbekleding is bepalend voor de totale brandveiligheid van de constructie. Deze gevelbekleding moet minimaal voldoen aan de brandklasse D.

SlimFort kan in combinatie met het aluminium geveldraagsysteem 'fischer SmartLight' ook toegepast worden voor open gevelsystemen. Hier behaalt het systeem de uitstekende Eurobrandklasse B-s1, d0 (End-use-application).



Een mooie geïsoleerde gevel in slechts 3 stappen

Met SlimFort wordt de realisatie van een uitstekend geïsoleerde en goed geventileerde gevel zeer eenvoudig. In de SlimFort platen zitten metalen beugels die gebruikt kunnen worden voor de bevestiging van de isolatieplaten en het stelwerk. Vandaar dat u in slechts 3 stappen de gevel optimaal isoleert en esthetisch afwerkt. De constructief noodzakelijke ventilatie wordt daarbij automatisch gecreëerd zonder extra handelingen.

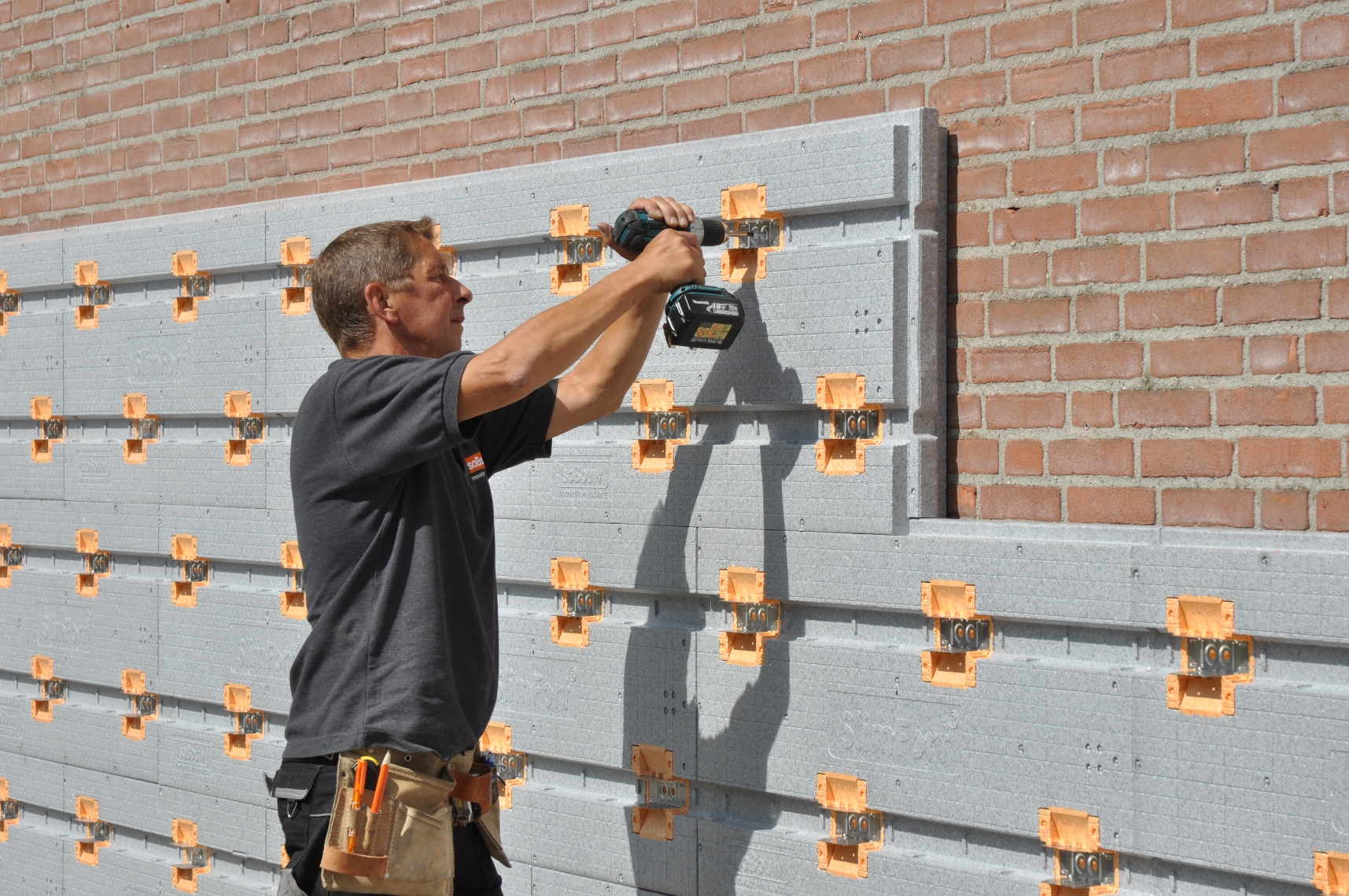

Stap 1: Isoleren Stap 2: Houten raamwerk Stap 3: Esthetisch afwerken

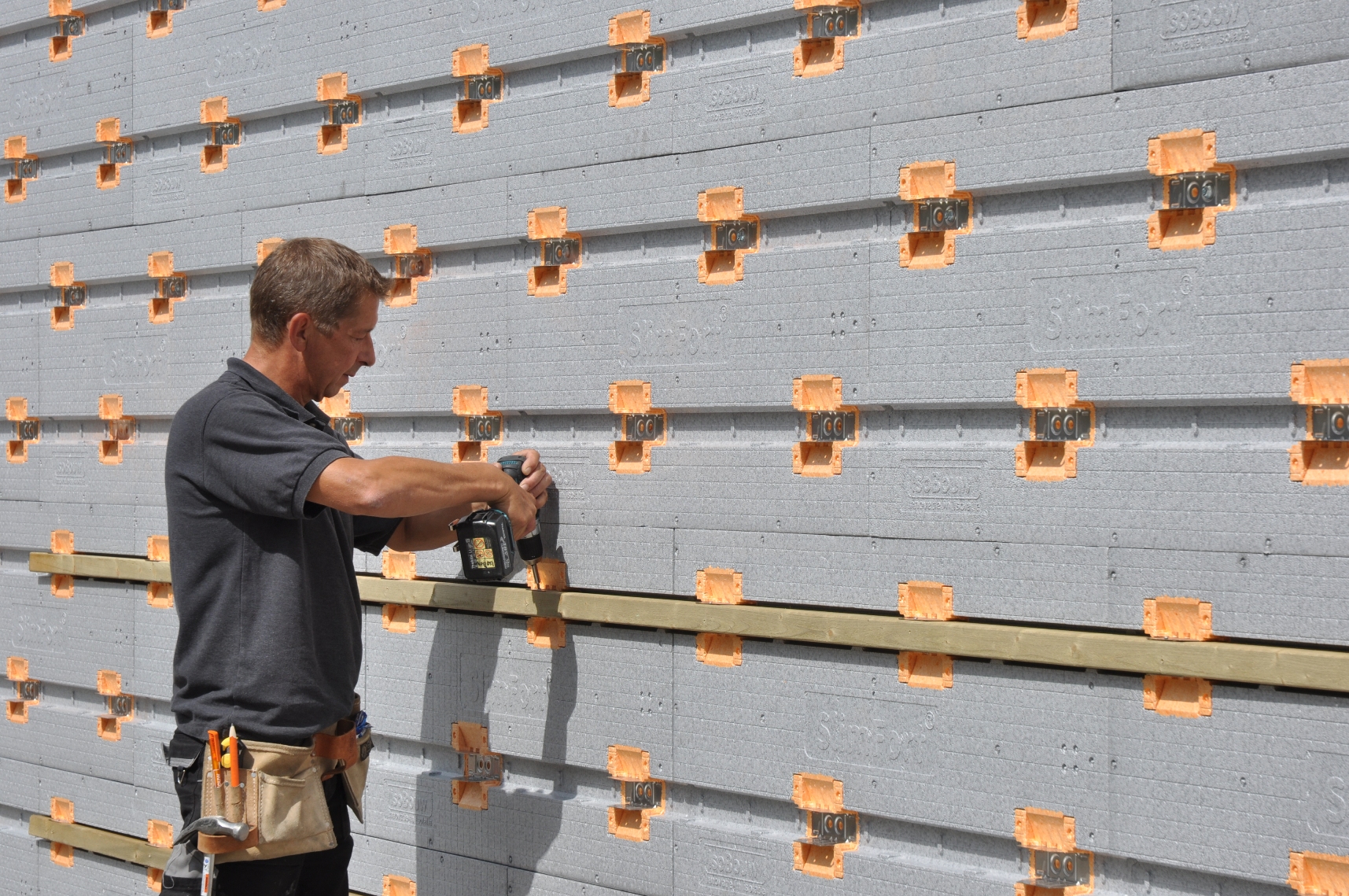

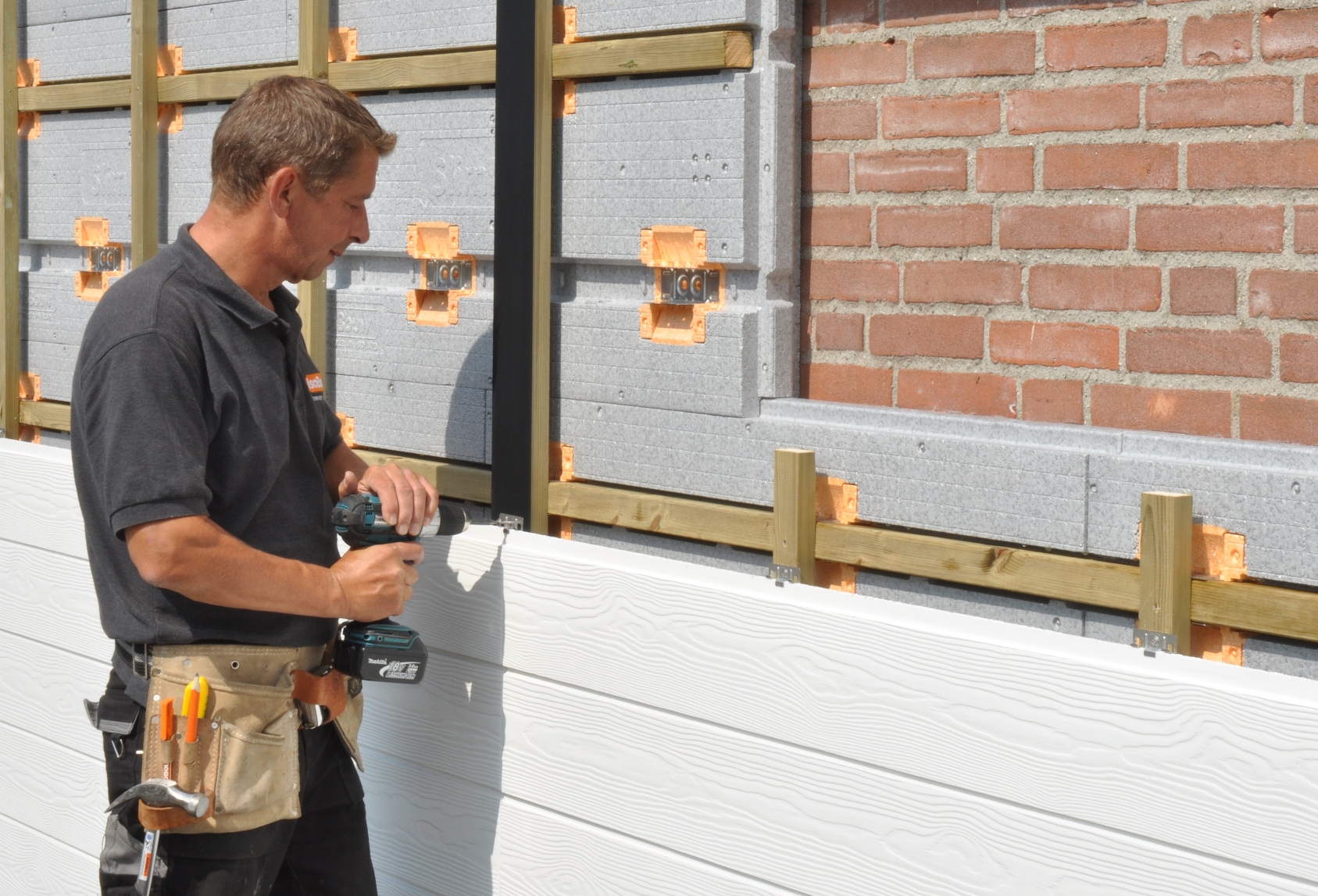

Stap 1: Isoleren Stap2: Raamwerk Stap3: Afwerking

Voorbeeld aansluitingen

Ter ondersteuning heeft IsoBouw diverse detailleringen uitgewerkt. Deze geven een indicatie hoe bepaalde aansluitingen zoals van hoeken en kozijnen handig opgelost kunnen worden. Onder het kopje 'Tekeningen' zullen deze binnenkort op deze site te zien zijn.

Tips voor verwerking

SlimFort is zeer eenvoudig en snel te verwerken. U loopt geen enkel risico op irritaties aan huid of ogen. Beschermingsmiddelen zoals handschoenen, masker of veiligheidsbril zijn dan ook overbodig. Ter ondersteuning ontvangt u bij iedere levering een verwerkingsvoorschrift.

Bevestiging

De bevestiging van de SlimFort isolatieplaten tegen de achterconstructie is afhankelijk van het rastermotief van het eerste houten regelwerk. Bij een regelafstand van 60 cm hoeft u met een kozijnplug alleen de metalen beugels te bevestigen waarin later het eerste houten regelwerk geplaatst wordt



Horizontale plaatsing, regelafstand 60 cm: Bevestiging met 2 kozijnpluggen per plaat.

gevelisolatie

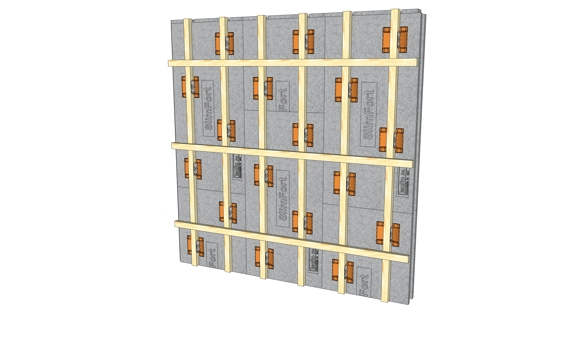

Verticale plaatsing, regelafstand 60 cm: Bevestiging met 2 kozijnpluggen per plaat.

gevelisolatie SlimFort

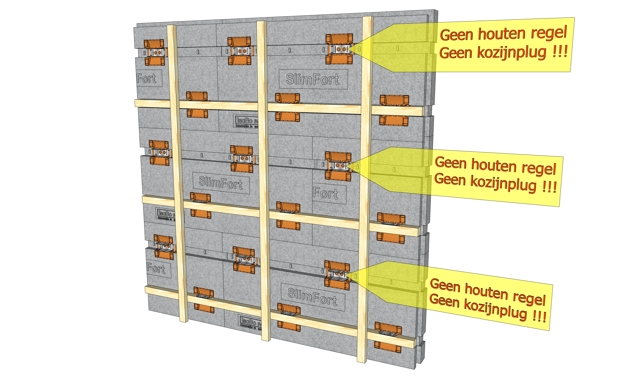

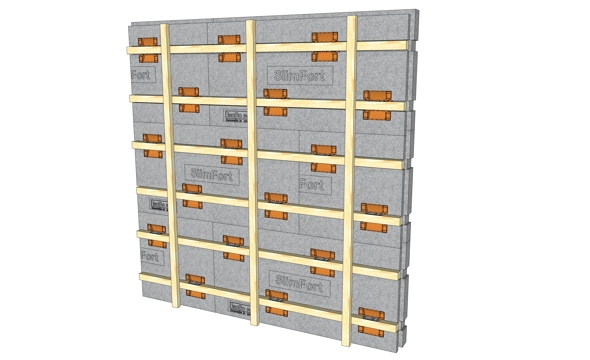

Horizontale plaatsing, regelafstand 30 cm: Bevestiging met 4 kozijnpluggen per plaat.

gevel isoleren



Verticale plaatsing, regelafstand 30 cm: Bevestiging met 4 kozijnpluggen per plaat.

gevel isoleren met SlimFort

Klik op het betreffende logo voor het certificaat:

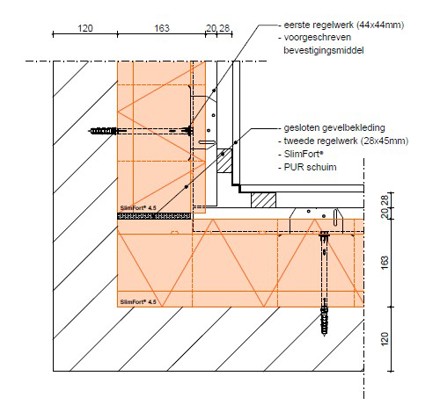

Detailleringsoplossingen (2D)

  • Principedetails in pdf-formaat bij horizontale bevestiging van de gevelbekleding.
  • Principedetails in pdf-formaat bij verticale bevestiging van de gevelbekleding.

Voor de IsoBouw bestekken click op de CoboSystems bestekservice.

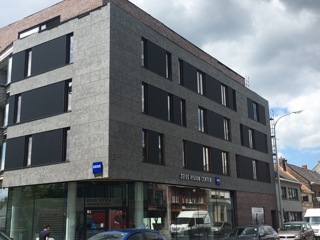

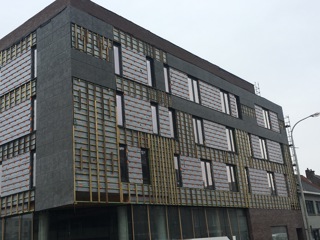

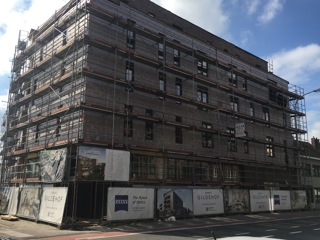

Meergezinswoning + commerciële ruimte Asse

“T.o.v. het oorspronkelijke voorziene gevelisolatiesysteem (met afstandsschroeven) leverde toepassing van het SlimFort-systeem, door het gemak en snelheid van plaatsing, een aanzienlijke tijdwinst op”.

gevelisolatie SlimFort

Architect: A-Projects Architecten, Ternat
Plaatser: Adak NV, Dendermonde
Handelaar: Apok NV, Aalst
Gevelbekleding: SVK Puro Plus
Producttoepassing: SlimFort 5.0

Het SlimFort gevelisolatiesysteem is een nieuwe manier om gevels te isoleren die vervolgens voorzien worden van een droge gevelbekleding. Benieuwd hoe dit systeem wordt ervaren in de markt vragen wij Gerrit Van Den Bosch, projectleider bij Adak, naar zijn ervaringen.

De uitdagingen bij dit project

De grootste uitdaging bij dit project was tijd. De commerciële ruimte was reeds verhuurd en moest tegen de afgesproken datum worden opgeleverd. Gerrit Van Den Bosch motiveert zijn keuze voor SlimFort als volgt: ”T.o.v. het oorspronkelijke voorziene gevelisolatiesysteem (met afstandsschroeven) leverde toepassing van het SlimFort-systeem, door het gemak en snelheid van plaatsing, een aanzienlijke tijdwinst op. De muurverankering zit namelijk via de beugels al in de platen verwerkt, waardoor het aantal handelingen wordt beperkt. Dankzij SlimFort konden we het project dan ook zonder problemen op tijd opleveren”.

isoleren gevel met SlimFort

De voorbereiding

“Samen met IsoBouw werd het SlimFort-systeem voorgesteld aan de architect. Na het zien van de voordelen en de te behalen tijdwinst was deze al snel overtuigd van het systeem.
Doordat er ook nog eens minder bevestigingsmateriaal nodig was t.o.v. het oorspronkelijk voorziene systeem, waren er ook aanzienlijk minder koudebruggen. Middels toepassing van de SlimFort 5.0 werd de vereiste isolatiewaarde ruimschoots gehaald, viel de totale gevelopbouw niet dikker uit en kon de EPB-verslaggever ook zijn goedkeuring geven”.

De verwerking

Gevraagd naar zijn ervaringen tijdens de verwerking ontvangen wij een enthousiaste reactie van Gerrit. “De montage gaat echt zeer eenvoudig. Door de uitsparingen in de beugel boor je de gaten in de gevel en worden de platen middels de Fischer-constructiepluggen tegen de gevel geschroefd. Door de tand- en groefverbindingen sluiten de platen perfect op elkaar aan. Het plaatsen, uitregelen en vastschroeven van het houten regelwerk in de beugels ging vervolgens snel een probleemloos. Slimme voorzieningen in de plaat zorgen ervoor dat het houten regelwerk altijd voldoende wordt geventileerd”.

Al met al een geslaagde toepassing die bij een volgend gevelproject zeker een vervolg zal krijgen”.
