SlimFix Solar
Dakelementen voor zonnepanelen

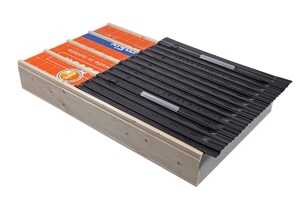

Met SlimFix Solar introduceert IsoBouw het eerste dakelement dat volledig is afgestemd op de hoge eisen die gesteld worden aan de toepassing van zonnepanelen. SlimFix Solar elementen bieden een waterkerend “zonnepaneel-platform” waarop direct alle gangbare zonnepanelen kunnen worden bevestigd.
- Geschikt voor alle gangbare zonnepaneelsystemen
- Perfecte ventilatie en koeling van het zonnepaneel = hoog rendement
- Snel en voordelig een waterdicht dak t.b.v. indak-systemen (BiPV).
- Gegarandeerde ventilatie van de onderconstructie = langere levensduur.
- Handhaving van een dampopen dakconstructie.
- Geschikt voor nieuwbouw en renovatie.
Het enige dakelement geschikt voor alle zonnepanelen
SlimFix Solar is uniek voor de toepassing van zonnepanelen. De vormgeving van het SlimFix Solar element is dusdanig dat er naast de waterafvoerende functie altijd een goede ventilatie en koeling van de zonnepanelen en de dakpanelen wordt gerealiseerd. Dit garandeert de levensduur van de dakconstructie en verhoogt het rendement van de zonnepanelen.
De SlimFix Solar module (waterkering) kan eenvoudig door de aannemer/dakdekker gemonteerd worden op de tengels en de bovenplaat van het dakelement. Er zijn geen extra goten noodzakelijk omdat de waterkering onder de panlatten en dakpannen doorloopt.
De ventilatie van SlimFix Solar is afgestemd op een dampopen houten onderconstructie zoals het SlimFix dakelement. Iedere SlimFix Sola module heeft in de overlapping ventilatieopeningen zodat het onderliggende dakelement optimaal kan ventileren en er op de lange termijn geen vochtproblemen kunnen ontstaan.
De SlimFix Solar module wordt op de tengels gemonteerd waardoor de PV-panelen doorgaans dieper in het dak kunnen worden geplaatst. Door de lagere opbouwhoogte kunnen de PV-panalen esthetisch op gelijke hoogte komen te liggen met de bovenzijde van de dakpan. Hierbij blijft bij SlimFix Solar de minimaal vereiste ventilatieruimte van 100 mm bestaan.
Met SlimFix Solar kan de aannemer/dakdekker nu eenvoudig en snel al het voorbereidingswerk verrichten voor de latere plaatsing van de zonnepanelen door de installateur. In de tussentijd is het dak met SlimFix Solar waterdicht! Daar waar geen zonnepanelen komen kan eenvoudig gecombineerd worden met de SlimFix dakelementen. Een dak met gedeeltelijk zonnepanelen en pannenbedekking? Ook dat is geen probleem met SlimFix Solar.
 |
 |
|
1: De vertrouwde montage van de SlimFix dakelementen. |
2: Montage van de waterkerende SlimFix Solar modules en panlatten. |
 |
 |
|
3: De pannen leggen rondom het PV-veld. Het dak is nu waterkerend en kan een korte periode open liggen voordat de PV-panelen worden gemonteerd. |
4: De alu-profielen monteren voor de bevestiging van de PV-panelen. |
 |
 |
|
5: De PV-panelen monteren op de alu-profielen. |
Alt.: Vóór het leggen van de pannen kunnen ook eerst de alu-profielen en de PV-panelen worden gemonteerd. |
Toepassingsgebied
De SlimFix Solar dakplaten zijn toepasbaar op gordingdaken bij renovatieprojecten en nieuwbouw. De dakelementen zijn speciaal ontwikkeld voor hellende daken (vanaf 30º) van woningen en utiliteitsgebouwen t/m klimaatklasse 3 die worden bedekt met PV-panelen (als indak-systeem) of een combinatie van PV-panelen en pannen.
Productsamenstelling SlimFix Solar dakelementen voor zonnepanelen
- Bovenplaat: Vochtbestendige houtspaanplaat, klasse P5 volgens EN 120 en E1 volgens EN 312, 8 mm dik, oranje cachering met handige referentiestrepen en voorzien van 5 tengellatten, afm. 20 x 30 mm.
- Isolatiemateriaal: airpop® isolatiekern EPSHR-SE met verhoogd isolerend vermogen.
- Onderplaat: Als bovenplaat, echter voorzien van witte zichtzijde.
- Langslatten, gootregel en tengellatten: Europees vurenhout.
Samenstelling SlimFix Solar daksysteem
Naast de toepassing van de dakelementen SlimFix Solar bestaat het waterkerende en optimaal ventilerende daksysteem uit enkele extra onderdelen. Met slechts 4 hulpmaterialen kan het dak voorbereid worden voor alle gangbare bevestigingssystemen en PV-panelen. Deze door IsoBouw ontwikkelde onderdelen zijn:
 |
 |
|
Waterkerende SlimFix Solar module 1,04 m hoogte x 1.02 m breedte (werkende maat) |
Montageplaatje ter bevestiging van de SlimFix Solar module op de dakementen |
 |
 |
|
Alu M8 adapter, montageprofielen waarop het bevestigingssysteem en de PV-panelen worden gemonteerd |
Alu panlatten, toepasbaar als er onder het PV-veld nog een of meerdere rijen komen met panbedekking |
Handige rekentool voor overzichtelijke materiaallijsten en kostenindicaties
IsoBouw heeft een rekentool ontwikkeld waarmee u aan de hand van uw projectgegevens snel en eenvoudig de benodigde materialen bepaalt voor het waterkerende zonnepaneel-platform. Daarnaast geeft de rekenhulp inzicht in de kosten.
Meer verwerkingsgemak met SlimFix dakelementen
De zelfdragende SlimFix dakelementen zijn zeer eenvoudig te verwerken. Bij levering ontvangt u een verwerkingsvoorschrift voor de dakelementen. Daarnaast ontvangt u ook een montagehandleiding voor de montage van de waterkerende onderlaag.
Tips voor verwerking
- Zorg bij opslag dat de SlimFix dakplaten vrij van de grond liggen.
- Bij handtransport de dakplaat omhoog schuiven met de witte zijde naar boven.
- Gebruik voor een gemakkelijke bevestiging de voorgeschreven bevestigingsmaterialen.
- Werk de zichtzijde van de dakelementen af met afdekprofielen.
- Nok en naden goed afdichten met bijvoorbeeld PUR-schuim.
- Direct onder het dak gelegen ruimtes goed ventileren.
Certificaten SlimFixXT Solar dakplaten voor PV-panelen
Klik op het betreffende logo voor het certificaat:
Erkend SKH aansluitdocument BouwBesluit
Leverbaar onder:
De prestatieverklaring (DoP) is vanwege het ontbreken van een geharmoniseerde Europese norm voor dakplaten niet noodzakelijk voor dit product.
